Batafsil o'rnatish va simlarni ulashIkkita-pnevmatik silindr: Boshlang'ichdan mutaxassisgacha bo'lgan amaliy qo'llanma
Toʻgʻri oʻrnatish va simlarni ulash ikki-pnevmatik silindr oʻzining yuqori aniqlik va yuqori qattiqlik kabi afzalliklaridan toʻliq foydalanishini taʼminlashning soʻnggi muhim qadamidir. Noto'g'ri o'rnatish muddatidan oldin eskirishga, aniqlikning pasayishiga va hatto halokatli nosozliklarga olib kelishi mumkin. Ushbu maqolada nosozliklarni tuzatish ishlarini to'g'ri va samarali bajarishingiz uchun bosqichma-bosqich o'rnatish jarayoni, simlarni ulash usullari va asosiy ehtiyot choralari batafsil ko'rib chiqiladi.
I. O'rnatish bosqichlari va asosiy texnik xususiyatlar
1. O'rnatishdan oldin tayyorgarlik
Vaziyatni tasdiqlash: piston rodi to'liq tortilganligiga ishonch hosil qiling. Bu joylashishni aniqlash va sozlash uchun qulay bo'lgan eng muhim dastlabki holat.
Qismlarni tekshiring: Pnevmatik tsilindrning tashqi ko'rinishini transportda shikastlanganligini tekshiring va o'rnatish yuzasini va pnevmatik silindr asosini tozalang, hech qanday aralashmalar yo'qligiga ishonch hosil qiling.
2. O'rnatish taglik yuzasiga qo'yiladigan talablar (birinchi navbatdagi!)"
Ikkita-pnevmatik tsilindr o'rnatish taglik yuzasining tekisligi uchun juda yuqori talablarga ega, bu esa uning ichki stressni yaratmasligi va muammosiz ishlashini ta'minlash uchun asosdir.
Yassilik: Pnevmatik tsilindrni o'rnatish yuzasiga mos keladigan taglikning tekisligi 0,05 mm dan kam bo'lishi kerak. Ushbu diapazondan oshib ketish Pnevmatik silindr blokining majburiy ravishda buralib ketishiga olib keladi, bu katta ichki stressni keltirib chiqaradi, muhrlarning aşınmasını tezlashtiradi va harakatning to'xtab qolishiga, emaklab ketishiga va hatto shikastlanishiga olib keladi.
O'rnatish spetsifikatsiyasi: Tavsiya etilgan momentga ega murvatlardan foydalaning va ularni diagonal ketma-ketlikda bosqichma-bosqich qulflang, Pnevmatik silindr asosi o'rnatish yuzasiga teng ravishda biriktirilishini ta'minlash va har qanday bo'shashish yoki arra hodisasini oldini olish uchun.
3. Ulanishni yuklang
Yuk ko'tarish moslamalarini (masalan, tutqichlar, so'rg'ichlar va boshqalar) Pnevmatik tsilindrning chiqish so'nggi plastinkasiga (ya'ni, ikkita piston rodlarining umumiy ulanish plitasi) ulang.
Ulanish mustahkam ekanligiga ishonch hosil qiling va yukning og'irlik markazi qo'shimcha ag'darish momentini minimallashtirish uchun Pnevmatik tsilindrning o'qi bilan iloji boricha tekislanadi.
II. Gaz quvurlarini ulash bo'yicha qo'llanma
Ikkita-pnevmatik tsilindrda bir nechta havo portlari mavjud va simlarni ulash usuli sizning nazorat talabingizga bog'liq.
1. Aeroportni aniqlash
Odatda, ikki-pnevmatik tsilindrda Pnevmatik silindr blokining har ikki tomonida joylashgan ikkita havo olish (yoki bitta kirish va bitta egzoz) mavjud. Iltimos, mahsulot namunasiga yoki Pnevmatik tsilindrdagi belgilarga qarang (masalan, "A" porti va "B" porti).
2. Standart ikki{1}}taʼsirli ulanish usuli (eng koʻp qoʻllaniladi)
Usul: Ikki havo portini mos ravishda besh{0}}tomonlama (5/2) yoki to'rt-to'rtta (4/2) solenoid valfning ikkita chiqish portiga tezlikni tartibga soluvchi bo'g'in (yoki to'g'ridan-to'g'ri) orqali ulang.
Prinsip: Pnevmatik tsilindrning har ikki tomonidagi kameralarga siqilgan havoning o'zgaruvchan kirishini teskari valf orqali nazorat qilish orqali piston rodining uzaytirilishi va tortilishiga erishiladi.
Maslahat: Har bir gaz yoʻliga tezlikni nazorat qilish boʻgʻinini (bir tomonlama gaz kelebeği valfini) oʻrnating, bu esa pnevmatik silindrning choʻzilishi va tortilish tezligini aniq tartibga solib, silliq harakatlanishini taʼminlaydi.
3. Yagona{1}}tasirli ulanish usuli (Maxsus holatlar)
Usul: Agar haydashning faqat bitta yo'nalishi kerak bo'lsa, bitta havo portini blokirovka qilish mumkin (berilgan vilka yordamida) va boshqa havo portini uch-yo'nalishli (3/2) solenoid valfga ulash mumkin. Bahor yoki tashqi kuchga tayanib, qaytib keling.
Eslatma: Bu ulanish usuli qo‘sh{0}}pnevmatik silindrning chiqish quvvatining yarmini behuda sarflaydi. Agar kerak bo'lmasa, tavsiya etilmaydi.
Iii. Elektr simlarini ulash bo'yicha qo'llanma - Magnit kalit
Magnit kalitlar piston rodining holatini aniqlash va PLC yoki boshqaruvchiga qayta aloqa signallarini berish uchun ishlatiladi.
Magnit kalitni o'rnating
Joylashuv: Magnit kalitni Pnevmatik silindr blokidagi maxsus mo'ljallangan T-uyaga o'rnating. Ushbu dizayn joyni tejaydi va estetik jihatdan yoqimli.
Sozlash: Shamollatish liniyasi va kontaktlarning zanglashiga olib ulangandan so'ng, Pnevmatik silindrni qo'lda o'zaro aylantiring. Magnit kalitdagi LED indikator chirog'ini kuzating va uni yonib turgan joyga mahkamlang va qulflang. Uning joylashuvi toʻxtash nuqtasini aniq boshqarish uchun-sozlanishi mumkin.
2. Sxemaning ulanishi
Turi: Odatda NPN (drenaj turi) yoki PNP (manba turi), uchta-sim (quvvat +, quvvat -, signal chiqishi) yoki ikkita-sim.
Simlarni ulash
Jigarrang sim: DC quvvat manbaining musbat terminaliga ulang (+24VDC).
Moviy chiziq (Moviy): DC quvvat manbaining salbiy terminaliga ulang (0VDC).
Qora chiziq: PLC ning kirish nuqtasiga (masalan, X0) yoki kontrollerning signal terminaliga ulangan signal chiqish liniyasi.
Muhim: Yuk (masalan, Pa LC) magnit kalit pallasida ketma-ket ulanishi kerak va quvvat manbai kuchlanishi kalitning nominal kuchlanishiga mos kelishini ta'minlash kerak. Odatda, kalitning yonib ketishining oldini olish uchun kontaktlarning zanglashiga-toki cheklovchi rezistor qo'shilishi kerak (agar PLC kirish nuqtasi qarshilik turi bo'lmasa).
Iv. Xavfsizlik choralari va tabularni tuzatish
Bufer vintlarini qismlarga ajratmang: zarbani sozlash uchun Pnevmatik silindr blokining ikkala uchidagi bufer vintlarini hech qachon yechmang. Ular aniq sozlangan. Ularni ruxsatsiz qismlarga ajratish ishlashning yo'qolishiga va havo yo'llarining buzilishiga olib keladi. Yurishning nozik-sozlanishi mexanik to'xtashlar yoki tashqi mexanizmlar orqali amalga oshirilishi kerak.
Nominal zarbadan tashqari foydalanmang: Pnevmatik tsilindrni nominal zarbasidan tashqarida to'xtashga majburlash uchun tashqi mexanik qurilmalardan foydalanmang, chunki bu ichki tuzilishga jiddiy zarar etkazadi.
Birinchi disk raskadrovka sekin bo'lishi kerak: Birinchi marta ventilyatsiya qilganda, avval tezlikni nazorat qilish valfini past tezlik holatiga sozlang, jog operatsiyasini bajaring va Pnevmatik tsilindrni g'ayritabiiy shovqinsiz muammosiz ishlashini kuzating. Keyin tezlikni asta-sekin oshiring.
Yaxshi moylash va filtrlash: Pnevmatik tsilindrning xizmat muddatini uzaytirish uchun havo manbai sifatini ta'minlash, uch qismli to'plamdan (filtr, bosimni pasaytiruvchi valf, yog 'tumanini moylash moslamasi) toza, quruq havo bilan ta'minlash uchun havo manbai sifatini ta'minlash pnevmatik silindrning xizmat muddatini uzaytirishning kalitidir.

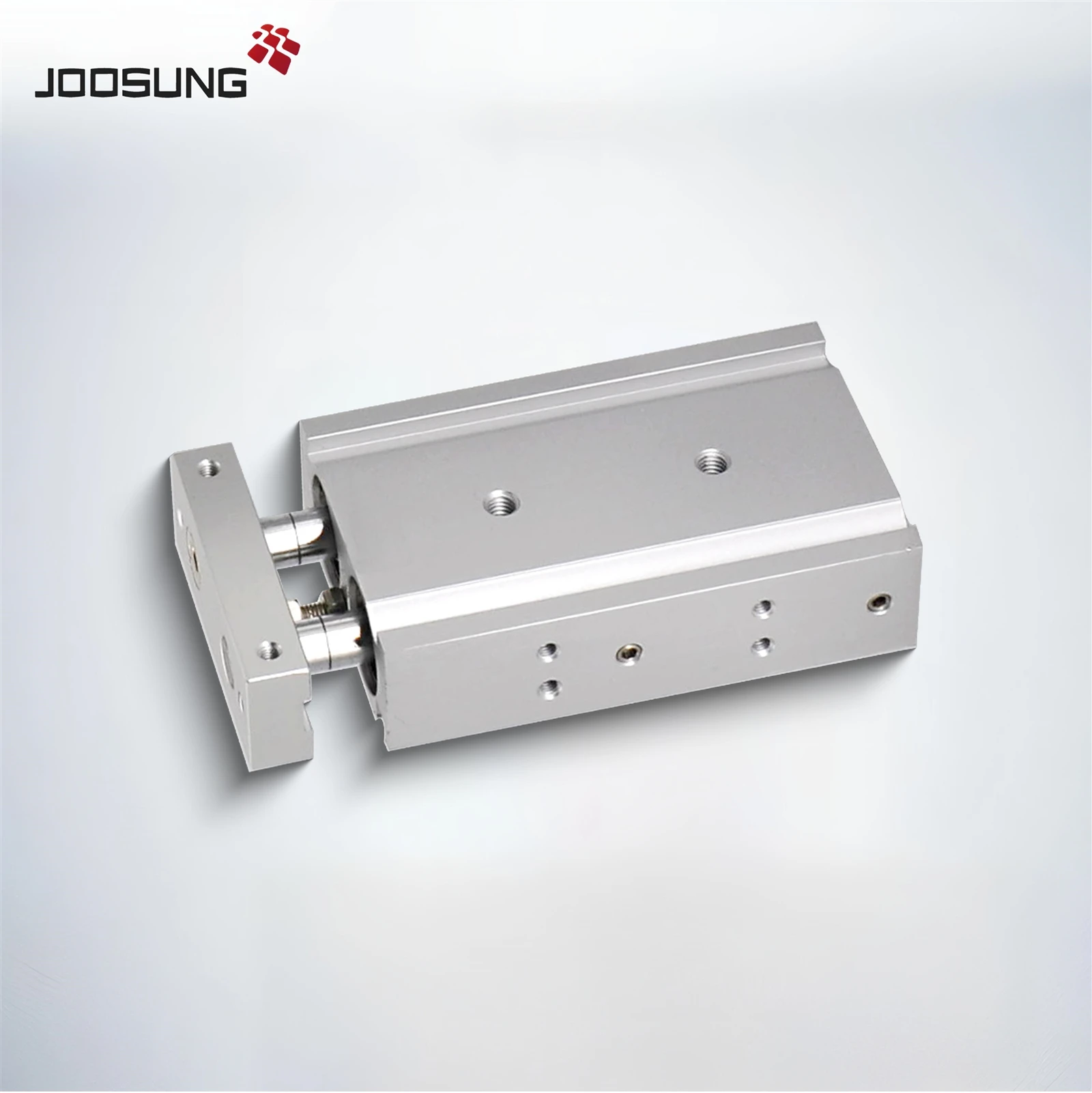

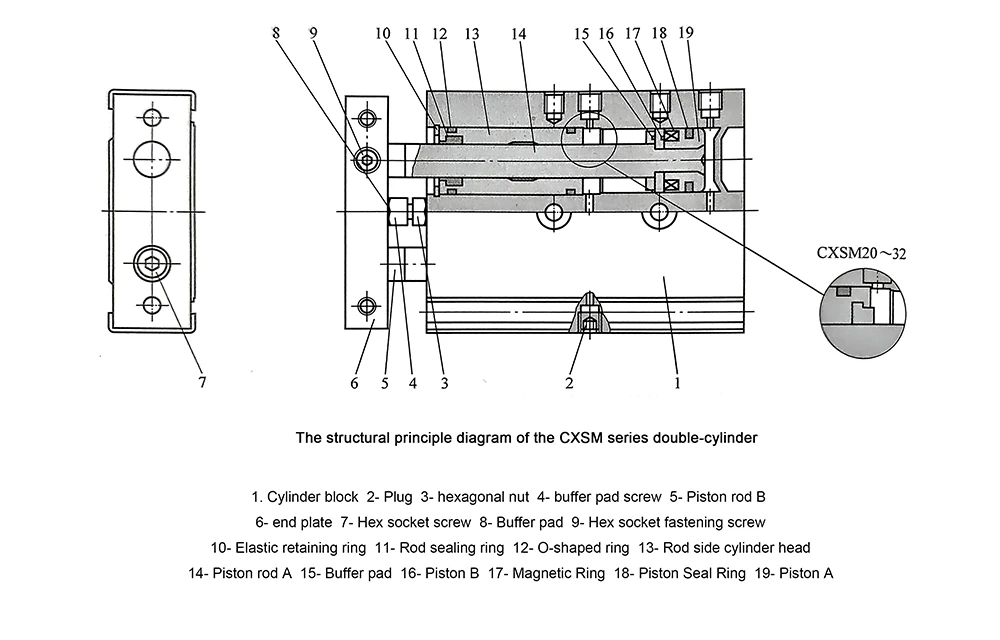

Ikkita pnevmatik silindrli CXSLSeries
Ushbu model o'rnatish va simlarni ulash bo'yicha ajoyib foydalanuvchi tajribasini namoyish etadi
Qulay o'rnatish: bir nechta o'rnatish variantlarini taklif qiladi. U pastki yoki yon tomondan qulay tarzda o'rnatilishi va qurilmangizga osongina o'rnatilishi mumkin.
Oʻrnatilgan T-slot: Pnevmatik silindr korpusi standart T- uyasi bilan ishlab chiqilgan boʻlib, u magnit kalitlarni oʻrnatish, sozlash va mahkamlashni osonlashtiradi, simlar esa toza va chiroyli.
Yuqori{0}}qattiqlik strukturasi: uning mustahkam korpusi spetsifikatsiyalarga qat'iy muvofiq o'rnatilgandan so'ng uzoq vaqt davomida juda yuqori o'rnatish aniqligini saqlab turishini ta'minlaydi va bo'shashishning oldini oladi.
Foydalanishga-tayyor-: Mahsulot sifati ishonchli va standart spetsifikatsiyalarga mos keladi, bu esa o'rnatish va ishga tushirishning murakkabligi va noaniqligini sezilarli darajada kamaytiradi.
Xulosa: tanlashCXSLSeriesBu siz nafaqat yuqori samarali Pnevmatik tsilindrni, balki o'rnatish qulayligi va ishlash ishonchliligini ham tanlayotganingizni bildiradi. Ushbu qo'llanmaga rioya qilish orqali siz avtomatlashtirilgan uskunangizga kuchli va aniq "ijrochi" qo'shib yo'riqnomada nozik va juda aniq bo'lgan uning kuchli ishlashidan to'liq foydalana olasiz.
Yuqorida ikki-pnevmatik silindrning batafsil oʻrnatilishi va simlarini oʻrnatish: boshlangʻichdan ekspertgacha boʻlgan amaliy qoʻllanma. Qo'shimcha ma'lumot olish uchun tashrif buyuringhttps://www.joosungauto.com/.
